用RFID读写器(比如RS-2831)厂家提供的demo或自己编写程序来做存取控制1．启动读写器启动电脑，打开RFID实验箱，取出高频读写器用USB连接线连接电脑。在电脑上打开读写器演示软件，进入主界面，打开端口。2．读取lSO14443A协议卡片信息
1）将读写器演示软件选项切换到lSO14443A协议（图2-1中1），点击“切换到lSO14443A模式”（图2-1中2），点击“打开射频”（图2-1中3），此时高频读写器正式进入lSO14443A读写准备状态。
2） 点击“Request”（图2-1中4），此时卡类型即显示在右边（图2-1中12），执行Request命令后，若射频场中有ISO14443A标签存 在，“卡类型”文本框将会显示该标签的类型代码；否则，状态栏提示“无ISO14443A电子标签可操作”。由于该命令执行的是 Request（All），处于任何状态的标签均会应答；如果调用Request（Idle），则只有处于Halt状态之外的标签才能应答。
3） 点击“Anticoll”（图2-1中5），Mifare One 防冲突获取射频场中一张Mifare One标签的UID，如果防冲突执行成功，“卡号”文本框将会显示获取到的4字节标签UID（图2-1中13）；否则状态栏显示“防冲突失败”。 ULAnticoll: UltraLight 防冲突：获取射频场中一张UltraLight标签的UID，如果防冲突执行成功，“卡号”文本框将会显示获取到的7字节标签UID；否则状态栏显示防冲 突失败。
4）点击“Select”（图2-1中6），选择指定UID的标签，以后的所有操作均针对该标签。如果选择成功，“卡容量大小”文 本框会显示标签存储区的大小（图2-1中14）。注意：UltraLight标签无需执行该命令，在ULAnticoll过程中已经进行了Select操 作。

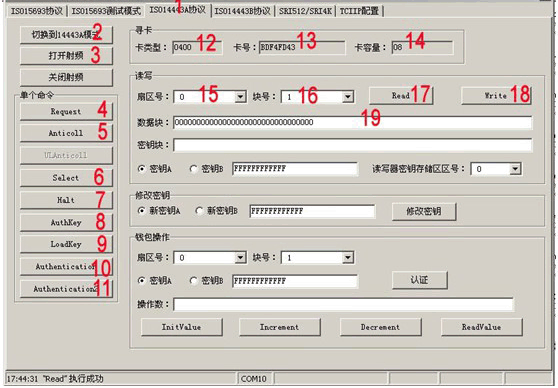

图2-1
3．读写lSO14443A协议卡片数据对lSO14443A协议卡片数据进行读写之前先要对电子标签进行证 实操作，点击“AuthKey”（图2-1中8）操作会读取“读写”框中的密钥，用指定的密钥类型证实所选的扇区。如果填写的密钥与标签扇区上的密钥匹 配，则证实成功，状态栏显示“AuthKey：执行成功”。认证成功后，就可以对数据区的内容进行读取或修改了。选择扇区号（图2-1中15），选择块号 （图2-1中16），点击“Read”（图2-1中17），成功则在数控块中看到所操作的数据块数据（图2-1中19）。在数据块框中（图2-1中19） 输入需要写入数据块的数据，点击“Write”（图2-1中18），成功即在左下角显示“Write执行成功”。
注意：
1. Mifare one S50(共16个扇区)块0~块2为数据块;块3为密钥块.Mifare one S70(共40个扇区)当扇区号<=31时,块0~块2为数据块;块3为密钥块;当扇区号>31时,块0~块14为数据块;块15为密钥块.
2.要写入数据时,数据的长度必须为16个字节.
3.读UltraLight标签时,请将扇区号设为0,块号即为UltraLight标签对应的页号.读取的内容是从选择的页号开始的连续4个页.
4.写UltraLight标签时,只有低四个字节能被写入标签,余下的12个字节为0;
另外,有专用于UltraLight标签的写命令ULWrite。
